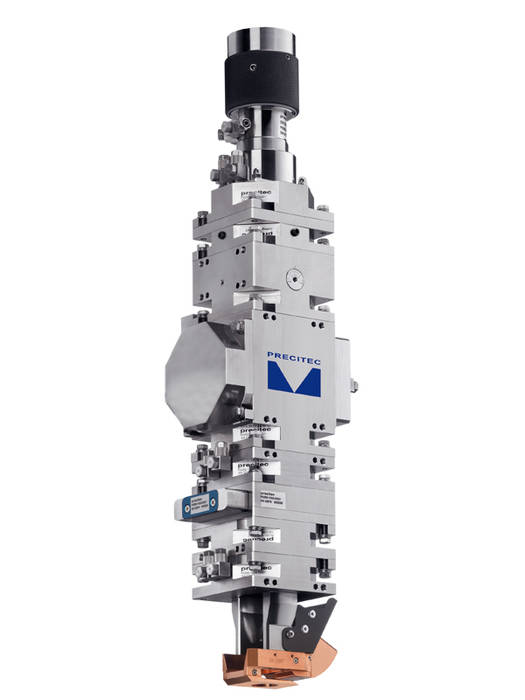

Сварочная головка YW52

Компактная лазерная головка для сварки YW52 может использоваться с диодными и твердотельными лазерами. Благодаря модульной конструкции возможно исполнение модели по конкретным требованиям заказчика. В базовой конфигурация данная модель выгодна в цене, ее комплектация может быть расширена для использования в полностью автоматизированном процессе производства с различными датчиками контроля.




Эффективность
• Подходит для высоких мощностей лазера
• Высокое качество сварки за счет высококачественной оптики
• Долговечные защитные стекла благодаря применению концепции CrossJet


Гибкий подход
• Модульная конструкция
• Индивидуальная и специфическая конфигурация по запросу заказчика
• Простая интеграция в уже существующее оборудование
• Различные расстояния фокуса и коллимации


Удобство и безопасность
• Простое обучение благодаря камере наблюдения
• Простота замены оптики
• Картридж с защитным стеклом и мониторингом
• Контроль рабочего состояния при помощи ПК




Технические характеристики

Макс. мощность лазерного излучения20 кВт
Фокусные расстояния головки100 мм, 125 мм, 150 мм, 200 мм
Фокусные расстояния коллимацииот 150 до 1000 мм
Весот 3 до 6 кг, в зависмости от конструкции
Габариты (в стандартном исполнении)74 x 74 мм



1. Оптический разъем
2. Апертурная бленда, водяное охлаждение
3. Коллимирующая линза, водяное охлаждение
4. Модуль камеры наблюдения
5. Модуль рассеивающей линзы
6. Фокусирующая линза, водяное охлаждение
7. Картридж с защитным стеклом
8. CrossJet и разъемы подсоединения воздуха



Контроль качества
• Сочетается с контролем предпроцесса (отслеживание шва LPF), контролем процесса (система LWM), контролем постпроцесса (контроль геометрии шва SGM)
• Кассета с защитным стеклом и независимым от лазерной мощности контролем присутствия, температуры и загрязнения


Охлаждение
• Не требуется отдельного устройства охлаждения, т.к. используется охлаждение лазерного источника
