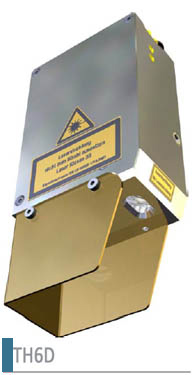

TH6D | Триангуляционный датчик слежения

Оптический датчик с системой слежения для лазерной сварки

Особенности
• отслеживание всех общепринятых типов сварных швов (стыковых, тавровых, V-образных и проч.)
• возможность применения на сложных поверхностях, таких как высокосортная сталь и сплавы алюминия
• нечувствительность к электрическим полям
• нечувствительность к постороннему свету благодаря оптическому фильтру


Описание

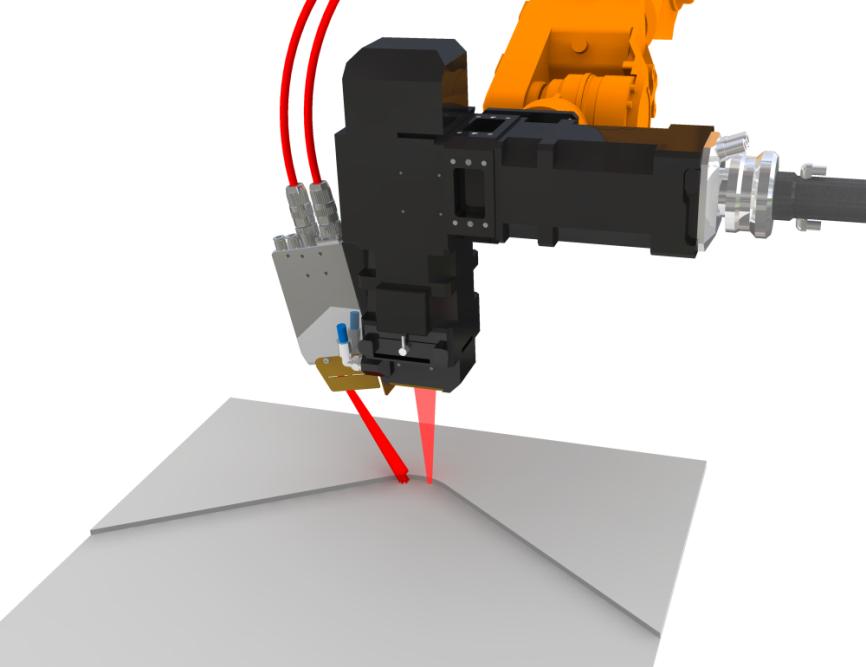

Триангуляционный датчик не касаясь поверхности определяет шов между деталями и передает роботу информацию о положении шва, размере зазоров, смещениях, а также ориентирует сварочную технику к обрабатываемой поверхности.
Датчик очень надежен в эксплуатации. Встроенный фильтр отсекает посторонний свет и обеспечивает бесперебойную работу даже вблизи обрабатываемой поверхности, защитное стекло обеспечивает нечувствительность к брызгам и дыму. Эффективная обработка сигналов позволяет надежно отслеживать швы на сложных, в том числе отражаемых поверхностях.


Технические характеристики
• габаритные размеры: 70 x 40 x 100 мм
• безопасная работа с лазерным оборудованием класса 3Б
• интегрированная очистка системы защитного стекла воздухом
• встроенное воздушное охлаждение
• диапазон рабочих температур от +10C° до +45C°
• брызгонепроницаемый корпус (IP64)
• быстрая и легкая замена защитного стекла


Контрольные полосы3
Диапазон измерения, ширина x высота (мм)16 x 24
Разрешение, ширина x высота (мм)0,03 x 0,07
Рабочая область150 ± 12
Диапазон частот60 ... 240 Гц
