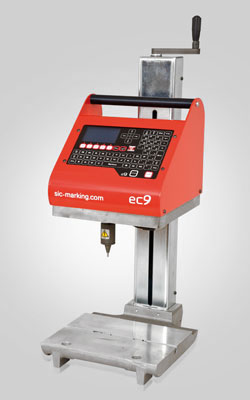

ec9 способен маркировать все типы материалов, от стали (с твeрдостью до 62 HRc) до пластмассы. Аппарат представляет коммерческую серию e9, которая предназначена для применения в условиях мелкосерийного и единичного производства, когда ежедневная норма маркировки не превышает 200 деталей.

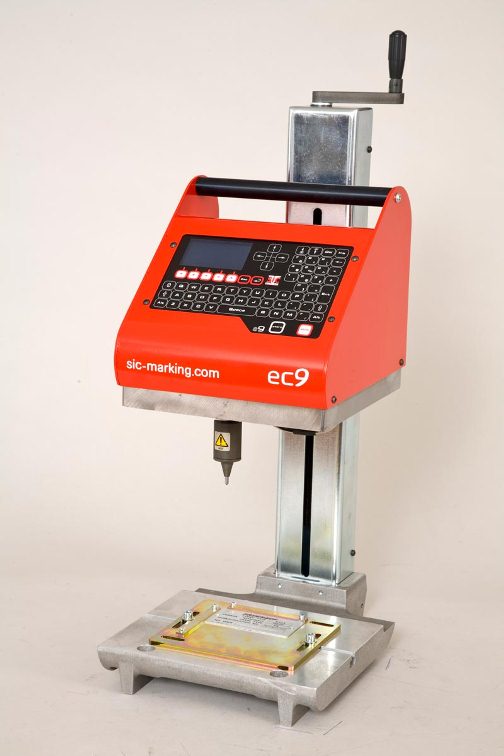

Оборудование ec9 идеально подходит для нанесения маркировки глубиной до 0,3 мм на мелкогабаритные детали (в том числе шильды, таблички). Благодаря электромагнитному приводу иглы механизм способен маркировать детали с разной формой поверхности: вогнутые или выпуклые, плоские, грубые или обработанные, круглые, и др., требуя всего лишь одного источника энергии - электричества.
Управление параметрами задается по двум осям в плоскости - X и Y. Третья ось Z применяется для перемещения по высоте (в данной модели управляется ручным приводом). Возможно подключение дополнительной оси вращения D для маркировки цилиндрических деталей, а также совместное применение всех четырех осей.
Упрощенный интерфейс контроллера e9 и поставляемое с ним программное обеспечение позволяют осуществлять контроль за различными параметрами маркировки (скорость маркировки, плотность и глубина нанесения точек, размер символа) без подключения к ПК.
Технические характеристики
| Маркирующий механизм | |
| Тип маркирующего механизма | электромагнитный |
| Размер маркировочного окна | 100 x 100 мм |
| Максимальная скорость маркировки | до 2,5 сим/сек |
| Максимальная высота маркируемого изделия | 260 мм |
| Глубина маркировки | до 0,3 мм по стали |
| Максимальная твердость материалов | до 62 HRc |
| Размеры (с колонной) | 325 x 328 x 639 мм |
| Вес (с колонной) | 23 кг |
| Потребляемая мощность | 200 Вт |
| Управляющий кабель | - |
| Контроллер e9 | |
| Язык меню | 15 языков, включая русский |
| Графический дисплей | 70 x 35 мм |
| Клавиатура | встроенная герметичная QWERTY |
| Внутренняя память | 500 маркировочных файлов |
| Сила удара | 9 программируемых уровней |
| Шрифты | Arial, Courier, OCR, OCRA |
| Размер шрифта | от 0,1 до 99 мм |
| Сериализация | автоматическое приращение по серии, по дате |
| Логотип | создается и загружается через ПК |
| 2D-коды (datamatrix) | нет |
| Защита | ограничение доступа через пароль |
| Коммуникации | порт USB, Serial RS232 |
| Размеры | 240 x 226 x 195 мм |
| Вес | 4,6 кг |
| Потребляемая мощность | 100 Вт |
| Программное обеспечение | в комплекте (см. раздел Программное обеспечение) |
Преимущества
Новые возможности ес9 по сравнению с предыдущей серией:

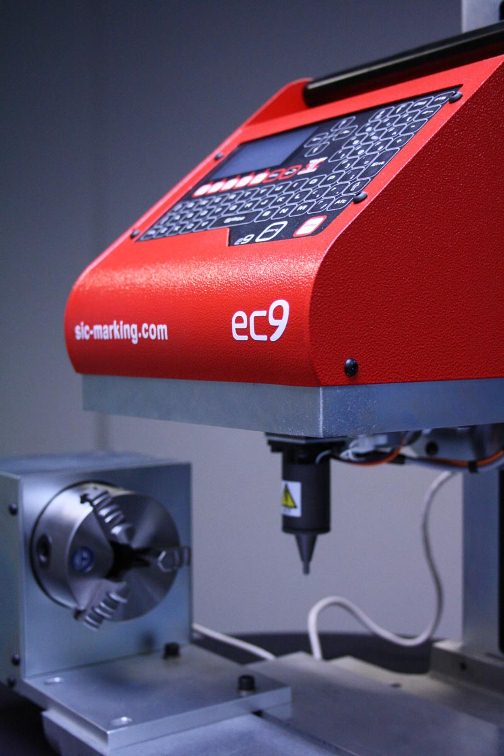

1. Опция 'ось вращения D'. Аппарат может маркировать цилиндрические детали с максимальным весом до 3 килограмм и предельным диаметром 150 миллиметров. Теперь нет необходимости в установке платы управления третьей осью.

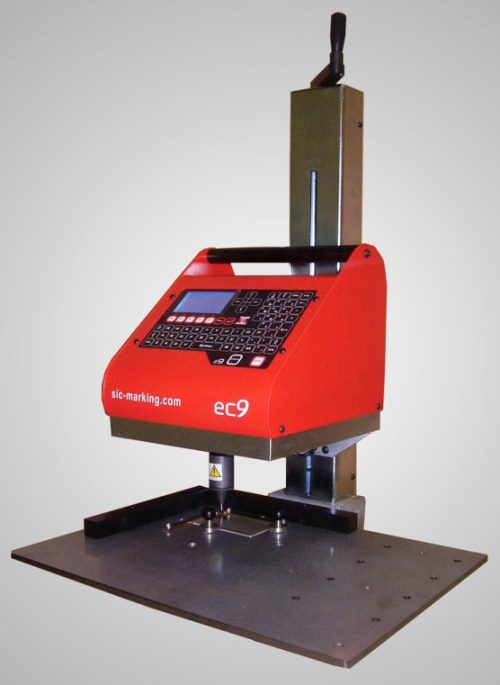

2. С помощью новой усиленной колоны и маркировочного стола можно закреплять и базировать детали. Это поможет достигнуть наивысшей жесткости конструкции при маркировке, что в свою очередь обеспечит лучшее качество наносимой информации.
3. USB порт позволяет мгновенно загружать логотипы, созданные на ПК.
4. Большой дисплей и удобно расположенные кнопки быстрого доступа сократят время на ввод информации.
Опции и расходные материалы
| Изображение | Наименование | Описание | Применение |
| Опции | |||
 | sic4300469 Расширенный ремонтный комплект ec9 | Кейс с запасными частями, включая ударный модуль | Комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей и позволяет оперативно восстановить работоспособность оборудования и минимизировать простой на участке. В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющие иглы, концевые переключатели, приводные ремни, предохранители |

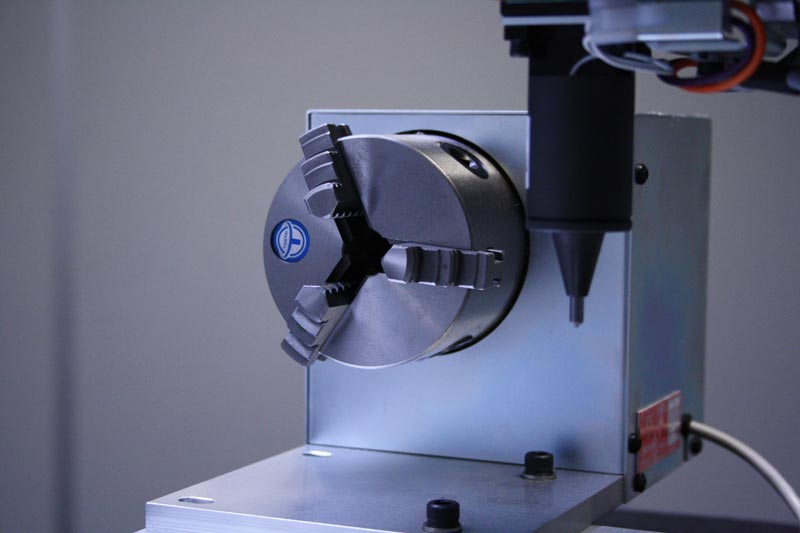

 | sic4200020 Ось вращения D | Трехкулачковый токарный патрон с шаговым двигателем для маркировки цилиндрических деталей | Позволяет маркировать цилиндрические детали, как вдоль оси, так и по образующей. Диаметр заготовки в зоне закрепления: от 3 до 74 мм по наружному диаметру, от 24 до 75 по внутреннему диаметру. Кулачки патрона могут использоваться как для наружного, так и внутреннего зажима. Максимальный диаметр заготовки: 150 мм. Максимальный вес заготовки до 3 кг |
 | sic4300203 Позиционирующая накладка | Механическое устройство для крепления бирок, шильдов или табличек | Позиционирующая накладка закрепляется на столе колонны и позволяет быстро фиксировать плоские детали (таблички, шильды) максимальным размером 100x300 мм. Позволяет быстро поджимать и отпускать маркируемую деталь при помощи поворотной рукоятки, т.о. значительно ускорятся процесс маркировки однотипных пластин |

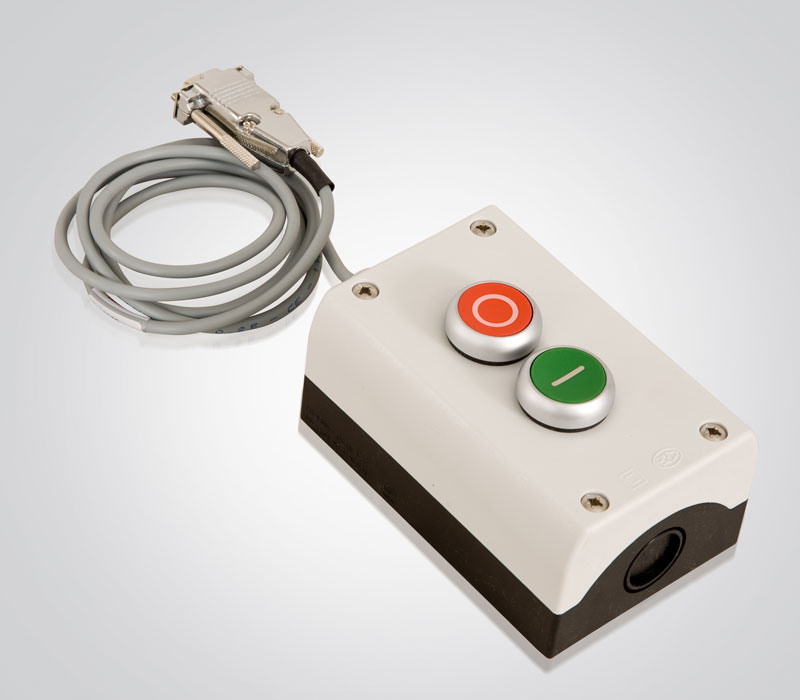

 | sic4300379 Пульт с кнопками для e9 | Выносной пульт управления с кнопками «старт» и «стоп» | Аксессуар позволяет запускать маркировку и останавливать ее в экстренном случае в любом удобном для оператора месте. Длина кабеля - 1 м. В стандартной комплектации кнопки «старт» и «стоп» располагаются на клавиатуре управления контроллером |
 | sic4300479 Педаль для e9 | Напольная педаль с функцией «старт» и «стоп» | Педаль старт/стоп позволяет одним нажатием запускать или останавливать маркировочный процесс. Ускоряет запуск маркировки, так как не требуется использовать меню контроллера и позволяет оперативно остановить процесс в случае необходимости |
 | Иглы и направляющие 80, 100, 150 мм Иглы с заточкой 60°, 90°, 120° Стандартное оснащение: игла длиной 60 мм и углом заточки 90° | Удлиненные маркировочные иглы с различным углом заточки | Удлиненные маркировочные иглы необходимы для маркировки в глубоких полых областях, когда длины стандартной иглы 60 мм недостаточно. Для различных материалов используется следующий угол заточки иглы: 60° - для пластика, мягких металлов, для маркировки мелким текстом 90° - стандартная игла универсального применения 120° - игла для маркировки загрязненной ржавой поверхности, крупно-символьной маркировки, когда требуется увеличенная ширина линии надписи |
| Расходные материалы | |||
 | sic1120012 Игла с острием 90°, длина 60 мм | Твердосплавная игла для нанесения маркировки | Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы зависит от целого комплекса факторов - твердости заготовки, силы удара, жесткости позиционирования, количества наносимых символов и т.п. В среднем одна игла работает от 1 до 6 месяцев при средних режимах загрузки оборудования. В специальных случаях есть возможность использования игл с углом заточки 60 или 120 градусов, длиной 80,100 или 150 мм. |
 | sic2120006 Пружина | Пружина | Пружина служит для возврата иглы в домашнее положение. Рекомендуется на 2-3 иглы менять 1 пружину |
 | sic4300481 Смазка на основе вазелина 125 мл | Флакон с жидкой смазкой | Смазка предназначена для проведения еженедельных сервисных работ, рекомендована компанией SIC-Marking. Важно отметить, что использование других неоригинальных смазок может приводить к повышенному износу механизма и снижению качества маркировки |
