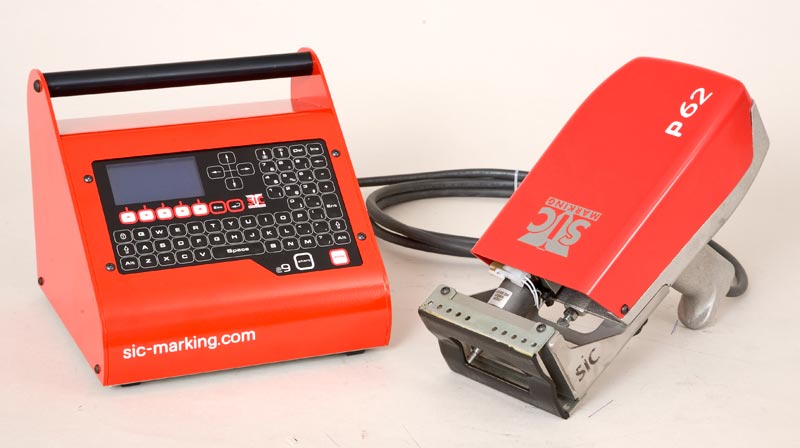

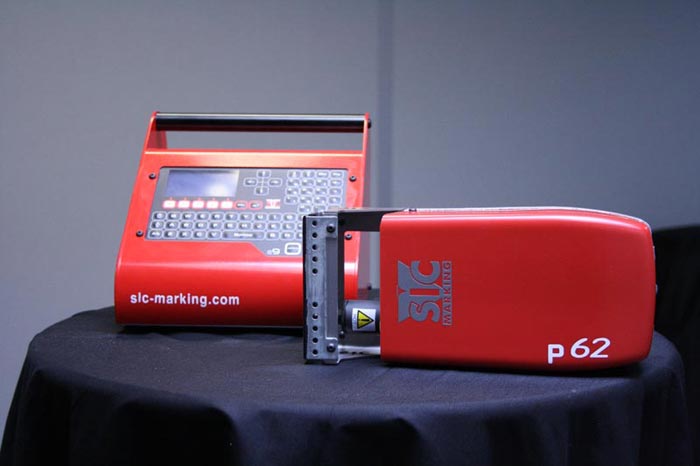

Портативное оборудование | e9-p62
Применение
Маркировочный механизм e9-p62 работает со всеми типами материалов, от стали (с твeрдостью до 62 HRc) до пластмассы. Данное оборудование представляет коммерческую серию e9, которая предназначена для применения в условиях мелкосерийного и единичного производства, когда ежедневная норма маркировки не превышает 200 деталей.

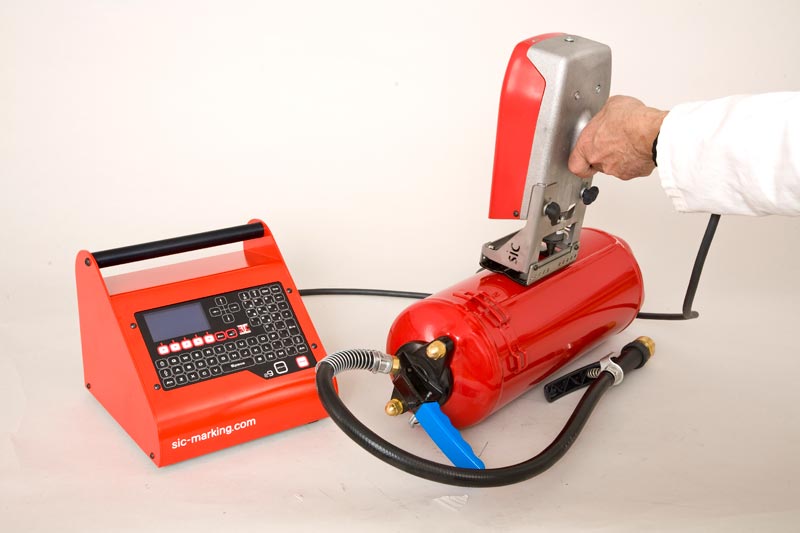

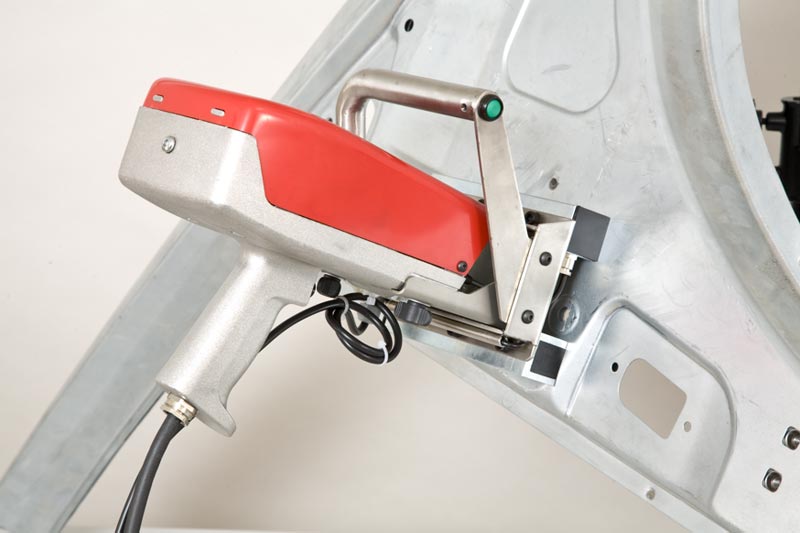

Портативное оборудование e9-p62 предназначено для нанесения маркировки глубиной до 0,3 мм на крупногабаритные и тяжелые детали, а также детали, имеющие труднодоступные места для идентификации, что делает сложным маркировку стандартными маркировочными средствами. При использовании опции колонны аппарат может функционировать в качестве стационарного. Благодаря электромагнитному приводу иглы механизм способен маркировать детали с разной формой поверхности: вогнутые или выпуклые, плоские, грубые или обработанные, круглые, и др., требуя всего лишь одного источника энергии - электричества.
Данные портативные машины имеют много положительных характеристик: помимо надежности они обладают привлекательным дизайном, а также просты в эксплуатации, оснащены нескользящей позиционирующей пластиной. Упрощенный интерфейс контроллера e9 и поставляемое с ним программное обеспечение позволяют осуществлять контроль за различными параметрами маркировки (скорость маркировки, плотность и глубина нанесения точек, размер символа) без подключения к ПК.
Технические характеристики
| Портативный маркирующий механизм | |
| Тип маркирующего механизма | электромагнитный |
| Размер маркировочного окна | 60 x 25 мм |
| Максимальная скорость маркировки | до 5 сим/сек |
| Максимальная высота маркируемого изделия | неограничено |
| Глубина маркировки | до 0,5 мм по стали |
| Максимальная твердость материалов | до 62 HRc |
| Размеры | 287 x 132 x 204 мм |
| Вес | 3,5 кг |
| Управляющий кабель | 3,5 м |
| Контроллер e9 | |
| Язык меню | 15 языков, включая русский |
| Графический дисплей | 70 x 35 мм |
| Клавиатура | встроенная герметичная QWERTY |
| Внутренняя память | 500 маркировочных файлов |
| Сила удара | 9 программируемых уровней |
| Шрифты | Arial, Courier, OCR, OCRA |
| Размер шрифта | от 0,1 до 99 мм |
| Сериализация | автоматическое приращение по серии, по дате |
| Логотип | создается и загружается через ПК |
| 2D-коды (datamatrix) | нет |
| Защита | ограничение доступа через пароль |
| Коммуникации | порт USB, Serial RS232 |
| Размеры | 250 x 226 x 195 мм |
| Вес | 4,6 кг |
| Потребляемая мощность | 100 Вт |
| Программное обеспечение | в комплекте (см. раздел Программное обеспечение) |
Преимущества
- безопасность использования
- единственный источник энергии - электричество (не требует сжатого воздуха)
- качество маркировки
- не требуется подключение к ПК
- встроенная герметичная клавиатура
- не требует дополнительных расходных материалов
- адаптируемая нескользящая позиционирующая пластина
Опции и расходные материалы
| Изображение | Наименование | Описание | Применение |
| Опции | |||
 | sic4300454 Расширенный ремонтный комплект e9-p62 | Кейс с запасными частями, включая ударный модуль | Комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей и позволяет оперативно восстановить работоспособность оборудования и минимизировать простой на участке. В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющие иглы, концевые переключатели, приводные ремни, предохранители |
 | sic4100368 Опция колонны для p62 | Маркировочный стол со штативом | Позволяет использовать портативный аппарат в качестве стационарного. Опция рекомендуется для маркировки небольших деталей, требующих жесткого закрепления. Также может быть использована для маркировки шильдов, бирок или табличек |
 | sic4400249 Транспортировочная тележка для e9/e10-p62 | Специальная тележка для закрепления контроллера и маркировочного механизма p62. Поставляется в разобранном виде | Тележка разработана для повышения мобильности портативных маркираторов и их оперативного перемещения в больших производственных помещениях. Размещена на устойчивой базе с резиновыми колесами большого радиуса, которые позволяют легко перемещать маркиратор по неровным поверхностям |

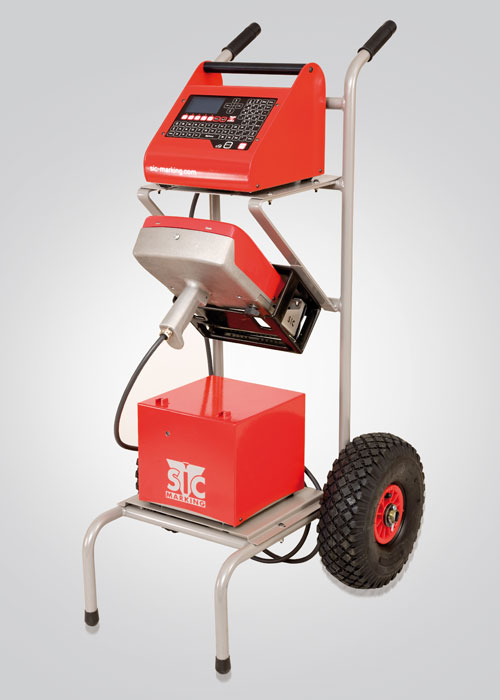

| sic4400238 Транспортная тележка с навесным аккумулятором для e9-p62 | Автономный маркировочный комплекс, смонтированный на тележке | Использование тележки с навесным аккумулятором делает работу маркиратора полностью автономной, без привязки к электрическим сетям. Заряд аккумулятора позволяет выполнить маркировку до 6000 символов, время полной зарядки батареи составляет около 5 часов | |
 | sic2190005 Система подвеса для портативных аппаратов Необходим крюк sic2120212 | Система для подвеса портативных аппаратов с крюком | Система подвеса для портативных маркираторов существенно облегчает повседневную работу оператора и снижает риски падения оборудования. Применения системы подвеса минимизирует физическую нагрузку на оператора при высокой частоте маркировочных операций. Крюк необходим для надежного крепления маркиратора к системе подвеса |

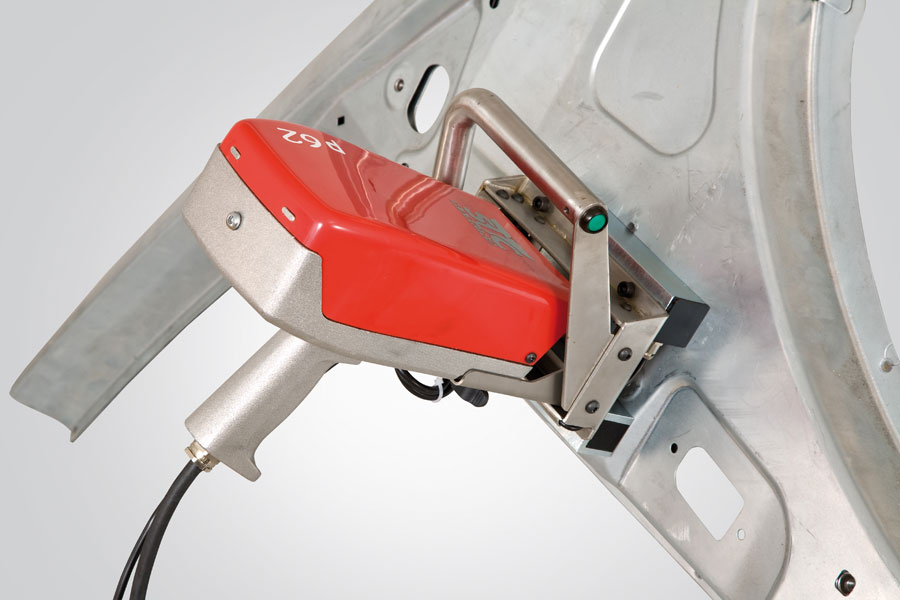

 | sice9-p62M Маркиратор p62 с электромагнитным прижимом | Маркиратор e9-p62, оснащенный специальной фиксирующей системой | Два электромагнита, закрепленные на прижимной рамке, помогают закрепить маркировочный аппарат на детали. Опция особенно эффективна при глубокой маркировке, так как позволяет избежать сдвигов оборудования во время маркировки. Высокое качество маркировки сохраняется на любых режимах работы |
 | Иглы и направляющие 80, 100, 150 мм Иглы с заточкой 60°, 90°, 120° Стандартное оснащение: игла длиной 60 мм и углом заточки 90° | Удлиненные маркировочные иглы с различным углом заточки | Удлиненные маркировочные иглы необходимы для маркировки в глубоких полых областях, когда длины стандартной иглы 60 мм недостаточно. Для различных материалов используется следующий угол заточки иглы: 60° - для пластика, мягких металлов, для маркировки мелким текстом 90° - стандартная игла универсального применения 120° - игла для маркировки загрязненной ржавой поверхности, крупно-символьной маркировки, когда требуется увеличенная ширина линии надписи |
| Расходные материалы | |||
 | sic1120012 Игла с острием 90°, длина 60 мм | Твердосплавная игла для нанесения маркировки | Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы зависит от целого комплекса факторов - твердости заготовки, силы удара, жесткости позиционирования, количества наносимых символов и т.п. В среднем одна игла работает от 1 до 6 месяцев при средних режимах загрузки оборудования. В специальных случаях есть возможность использования игл с углом заточки 60 или 120 градусов, длиной 80,100 или 150 мм. |
 | sic2120006 Пружина | Пружина | Пружина служит для возврата иглы в домашнее положение. Рекомендуется на 2-3 иглы менять 1 пружину |
 | sic4300481 Смазка на основе вазелина 125 мл | Флакон с жидкой смазкой | Смазка предназначена для проведения еженедельных сервисных работ, рекомендована компанией SIC-Marking. Важно отметить, что использование других неоригинальных смазок может приводить к повышенному износу механизма и снижению качества маркировки |
