Портативное оборудование | e9-p123

Оборудование с артикулом e9-p123 - модернизированная версия модели e9-p122

Применение
Маркировочный механизм e9-p123 работает со всеми типами материалов, от стали (с твeрдостью до 62 HRc) до пластмассы. Данное оборудование представляет коммерческую серию e9, которая предназначена для применения в условиях мелкосерийного и единичного производства, когда ежедневная норма маркировки не превышает 200 деталей.
Портативное оборудование e9-p123 предназначено для нанесения маркировки глубиной до 0,3 мм на крупногабаритные и тяжелые детали, а также детали, имеющие труднодоступные места для идентификации, что делает сложным маркировку стандартными маркировочными средствами. Прочные и легкие литые алюминиевый корпус и ручка делают аппарат мобильным в эксплуатации, а задняя поверхность корпуса позволяет удобно удерживать маркиратор, что в совокупности с конструкцией ручки гарантирует его идеальную устойчивость. При использовании опции колонны аппарат может функционировать в качестве стационарного. Маркиратор оснащен большим маркировочным окном 120x40 мм. Благодаря электромагнитному приводу иглы механизм способен маркировать детали с разной формой поверхности: вогнутые или выпуклые, плоские, грубые или обработанные, круглые, и др., требуя всего лишь одного источника энергии - электричества.
Данные портативные машины имеют много положительных характеристик: помимо надежности они обладают привлекательным дизайном, просты в эксплуатации, оснащены нескользящей позиционирующей пластиной, а также обладают минимальным уровнем шума и вибрации во время маркировки. Жесткая и устойчивая штампованная передняя панель идеально подходит для работы в промышленной среде. Упрощенный интерфейс контроллера e9 и поставляемое с ним программное обеспечение позволяют осуществлять контроль за различными параметрами маркировки (скорость маркировки, плотность и глубина нанесения точек, размер символа) без подключения к ПК.




Технические характеристики

Портативный маркирующий механизм
Тип маркирующего механизмаэлектромагнитный
Размер маркировочного окна120 x 40 (120 x 25) мм
Максимальная скорость маркировкидо 5 сим/сек
Максимальная высота маркируемого изделиянеограничено
Глубина маркировкидо 0,5 мм по стали
Максимальная твердость материаловдо 62 HRc
Размеры277 x 217 x 218 мм
Вес3,7 кг
Управляющий кабель3,5 м
Контроллер e9
Язык меню15 языков, включая русский
Графический дисплей70 x 35 мм
Клавиатуравстроенная герметичная QWERTY
Внутренняя память500 маркировочных файлов
Сила удара9 программируемых уровней
ШрифтыArial, Courier, OCR, OCRA
Размер шрифтаот 0,1 до 99 мм
Сериализацияавтоматическое приращение по серии, по дате
Логотипсоздается и загружается через ПК
2D-коды (datamatrix)нет
Защитаограничение доступа через пароль
Коммуникациипорт USB, Serial RS232
Размеры240 x 226 x 195 мм
Вес4,6 кг
Потребляемая мощность100 Вт
Программное обеспечениев комплекте (см. раздел Программное обеспечение)

Преимущества

По сравнению с предыдущей моделью p122 в конструкции портативного маркиратора произошло несколько значительных изменений:


Балансировка p123 улучшилась
В конструкции аппарата теперь применяется ременная передача. Это позволило уменьшить шум во время работы и вибрирование маркиратора в руке. Кроме того, уменьшился вес машины.
Появилась регулировка вылета рамки

Защита управляющего кабеля
В месте выхода кабеля применена металлическая оплетка. Теперь кабель не ломается и защищен от повреждений
Управляющий кабель может быть легко отсоединен и/или заменен; кабель может быть длиной 7,5; 10 или 15 м

Устойчивость положения
Корпус из литого алюминия позволяет совместить и легкость и надежность
Цельная неразборная передняя рамка обеспечивает жесткость и стабильность маркировки

LED-подсветка
Для лучшего наблюдения за поверхностью, на которую наносится маркировка, применена светодиодная подсветка

Адаптирование к любой поверхности
V-образный изгиб передней панели позволяет маркировать цилиндрические детали
Использование магнитного прижима позволяет закрепить аппарат на детали и добиться стабильной глубокой маркировки


Опции и расходные материалы

ИзображениеНаименованиеОписаниеПрименение
Опции
sic4300641/639
Расширенный ремонтный комплект e9-p123
Кейс с запасными частями, включая ударный модульКомплект состоит из наиболее востребованных для профилактики и ремонта запасных частей и позволяет оперативно восстановить работоспособность оборудования и минимизировать простой на участке. В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющие иглы, концевые переключатели, приводные ремни, предохранители

sic4100444
Опция колонны для p123
Маркировочный стол со штативом
Позволяет использовать портативный аппарат в качестве стационарного. Опция рекомендуется для маркировки небольших деталей, требующих жесткого закрепления. Также может быть использована для маркировки шильдов, бирок или табличек

sic4400248
Транспортировочная тележка для e9/e10-p123
Специальная тележка для закрепления контроллера и маркировочного механизма p123. Поставляется в разобранном видеТележка разработана для повышения мобильности портативных маркираторов и их оперативного перемещения в больших производственных помещениях. Размещена на устойчивой базе с резиновыми колесами большого радиуса, которые позволяют легко перемещать маркиратор по неровным поверхностям
sic4400250

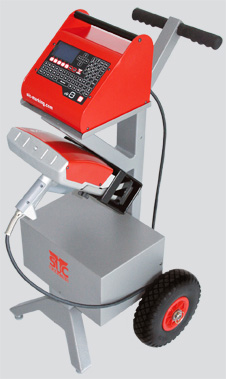

Транспортная тележка с навесным аккумулятором для e9-p123
Автономный маркировочный комплекс, смонтированный на тележкеИспользование тележки с навесным аккумулятором делает работу маркиратора полностью автономной, без привязки к электрическим сетям. Заряд аккумулятора позволяет выполнить маркировку до 6000 символов, время полной зарядки батареи составляет около 5 часов

sic2190005
Система подвеса для портативных аппаратов
Необходим крюк
sic212021
Система для подвеса портативных аппаратов с крюкомСистема подвеса для портативных маркираторов существенно облегчает повседневную работу оператора и снижает риски падения оборудования. Применения системы подвеса минимизирует физическую нагрузку на оператора при высокой частоте маркировочных операций. Крюк необходим для надежного крепления маркиратора к системе подвеса

sice9-p123M
Маркиратор p123 с электромагнитным прижимом
Маркиратор e9-p123, оснащенный специальной фиксирующей системойДва электромагнита, закрепленные на прижимной рамке, помогают закрепить маркировочный аппарат на детали. Опция особенно эффективна при глубокой маркировке, так как позволяет избежать сдвигов оборудования во время маркировки. Высокое качество маркировки сохраняется на любых режимах работы
Иглы и направляющие 80, 100, 150 мм
Иглы с заточкой 60°, 90°, 120°
Стандартное оснащение: игла длиной 60 мм и углом заточки 90°
Удлиненные маркировочные иглы с различным углом заточкиУдлиненные маркировочные иглы необходимы для маркировки в глубоких полых областях, когда длины стандартной иглы 60 мм недостаточно.
Для различных материалов используется следующий угол заточки иглы:
60° - для пластика, мягких металлов, для маркировки мелким текстом
90° - стандартная игла универсального применения
120° - игла для маркировки загрязненной ржавой поверхности, крупно-символьной маркировки, когда требуется увеличенная ширина линии надписи
Расходные материалы
sic1120012
Игла с острием 90°, длина 60 мм
Твердосплавная игла для нанесения маркировкиИгла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы зависит от целого комплекса факторов - твердости заготовки, силы удара, жесткости позиционирования, количества наносимых символов и т.п. В среднем одна игла работает от 1 до 6 месяцев при средних режимах загрузки оборудования. В специальных случаях есть возможность использования игл с углом заточки 60 или 120 градусов, длиной 80,100 или 150 мм.
sic2120006
Пружина
ПружинаПружина служит для возврата иглы в домашнее положение. Рекомендуется на 2-3 иглы менять 1 пружину
sic4300481
Смазка на основе вазелина 125 мл
Флакон с жидкой смазкойСмазка предназначена для проведения еженедельных сервисных работ, рекомендована компанией SIC-Marking. Важно отметить, что использование других неоригинальных смазок может приводить к повышенному износу механизма и снижению качества маркировки
