Стационарное оборудование | e10-c153za

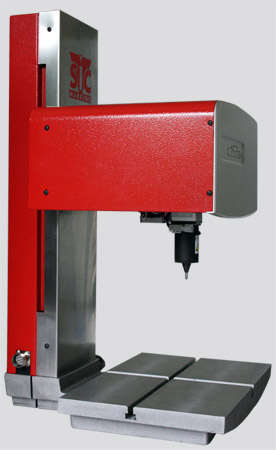

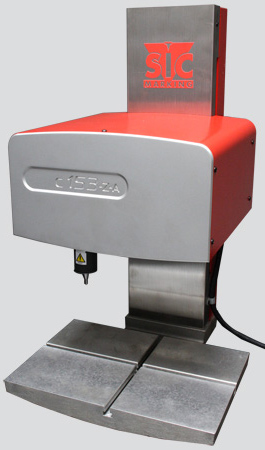

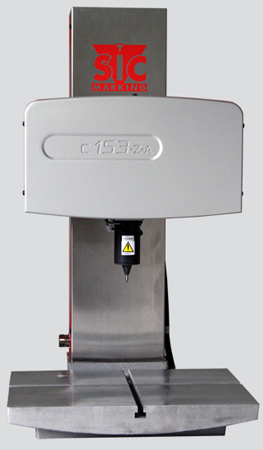

Оборудование с артикулом e10-c153za - модернизированная версия моделей e8-c153za, e8-c151za

Применение
Маркировочный механизм e10-c153za способен маркировать все типы материалов, от стали (с твердостью до 62 HRc) до пластмассы. Аппарат относится к промышленной серии e10, которая предназначена для применения в условиях серийного производства, когда ежедневная норма маркировки составляет более 200 деталей.
Оборудование e10-c153za идеально подходит для нанесения маркировки глубиной до 0,5 мм на мелкогабаритные детали (в том числе шильды, таблички). Благодаря электромагнитному приводу иглы механизм способен маркировать детали с разной формой поверхности: вогнутые или выпуклые, плоские, грубые или обработанные, круглые, и др., требуя всего лишь одного источника энергии - электричества.

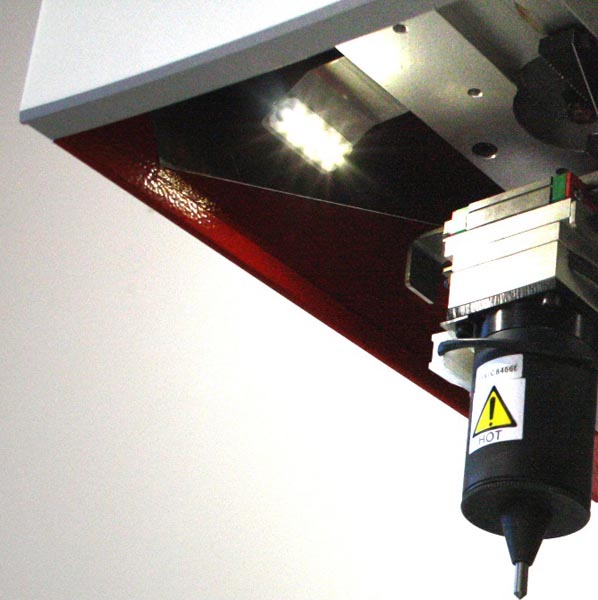

Управление параметрами задается по двум осям в плоскости - X и Y. Для возможности маркировки одной и той же детали на разных уровнях предназначена третья цифровая ось Z, которая используется для удаления и приближения исполнительного механизма. Третья ось связана с опцией «автосенсинг» - системой обнаружения детали. Автосенсинг встраивается в модуль иглы и в зависимости от того, на какой реальной высоте находится деталь перед началом каждого рабочего цикла, автоматически точно производит регулировку. Возможно подключение дополнительной оси вращения D для маркировки цилиндрических деталей, а также совместное применение всех четырех осей.
Интуитивный интерфейс контроллера e10 и поставляемое с ним программное обеспечение просты в освоении и позволяют управлять всеми необходимыми параметрами маркировки.




Технические характеристики

Стационарный маркирующий механизм
Тип маркирующего механизмаэлектромагнитный
Размер маркировочного окна160 x 100 мм
Максимальная скорость маркировкидо 5 сим/сек
Максимальная высота маркируемого изделия250 мм
Глубина маркировкидо 0,5 мм по стали
Максимальная твердость материаловдо 62 HRc
Размеры (с колонной)360 x 360 x 721 мм
Вес (с колонной)41 кг
Потребляемая мощность200 Вт
Управляющий кабель3 м
Контроллер e10
Язык меню15 языков, включая русский
Графический дисплей480 x 272 пикселя
Клавиатуравстроенная герметичная QWERTY
Внутренняя память> 1000 маркировочных файлов
Сила удара9 программируемых уровней
ШрифтыArial, Courier, OCR, OCRA
Размер шрифтаот 0,1 до 99 мм
Сериализацияавтоматическое приращение (буквенное, цифровое,
по дате, по времени, по смене и т.д.)
Логотипсоздается и загружается через ПК
2D-коды (datamatrix)ECC200
Защитаограничение доступа через систему паролей
Коммуникациипорт USB, Serial RS232, RS422, опционально - RS485, Profibus
Размеры380 x 322 x 112 мм
Вес5 кг
Потребляемая мощность300 Вт
Программное обеспечениев комплекте (см. раздел Программное обеспечение)

Преимущества

- большое окно маркировки
- легкая эксплуатация
- единственный источник энергии
- электричество (не требует сжатого воздуха)
- качество компонентов
- не требуется подключение к ПК
- встроенная система автосенсинга
- расстояние «игла-деталь» регулируется автоматически с высокой точностью
- автоматическая цифровая Ось Z с электроприводом


Опции и расходные материалы

ИзображениеНаименованиеОписаниеПрименение
Опции
sic4300363
Расширенный ремонтный комплект e8/e10-c153za
Кейс с запасными частями, включая ударный модульКомплект состоит из наиболее востребованных для профилактики и ремонта запасных частей и позволяет оперативно восстановить работоспособность оборудования и минимизировать простой на участке. В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющие иглы, концевые переключатели, приводные ремни, предохранители
sic4300391
Ось вращения D (до 5 кг)
Необходима плата управления третьей осью sic3300050
Трехкулачковый токарный патрон с шаговым двигателем для маркировки цилиндрических деталей
Позволяет маркировать цилиндрические детали, как вдоль оси, так и по образующей. При использовании длинных заготовок рекомендуется использовать опцию «система поддержки длинных деталей».
Диаметр заготовки: от 6 до 100 мм по наружному диаметру, до 130 мм при зажиме по внутреннему диаметру.
Кулачки патрона могут использоваться как для наружного, так и внутреннего зажима.
Максимальный диаметр заготовки: 250 мм.
Максимальный вес заготовки до 5 кг
sic4300312/560
Система поддержки длинных деталей для поворотной оси D (до 5/35 кг)
Подвижный упор для базирования длинных цилиндрических деталейУстройство поддерживает цилиндрическую деталь в процессе маркировки. Упор предотвращает прогиб заготовки и уменьшает возникновение вибраций
sic4300505
Усиленная ось вращения D (до 35 кг)
Необходима плата управления третьей осью sic3300050
Трехкулачковый токарный патрон с шаговым двигателем для маркировки цилиндрических деталей с большой массойПозволяет маркировать цилиндрические детали, как вдоль оси, так и по образующей.
Диаметр заготовки: от 6 до 116 мм по наружному диаметру, до 125 мм при зажиме по внутреннему диаметру.
В патроне имеется отверстие диаметром 30 мм для длинных деталей.
Кулачки патрона могут использоваться как для наружного, так и внутреннего зажима.
Максимальный диаметр заготовки: 250 мм.
Максимальный вес заготовки до 35 кг
sic4300544
Усиленная ось вращения D (до 35 кг)
Необходима плата управления третьей осью sic3300050
Трехкулачковый токарный патрон с шаговым двигателем для маркировки цилиндрических деталей с большой массой. Пневматический зажим
Позволяет маркировать цилиндрические детали, как вдоль оси, так и по образующей.
Диаметр заготовки: от 6 до 116 мм по наружному диаметру, до 125 мм при зажиме по внутреннему диаметру.
В патроне имеется отверстие диаметром 30 мм для длинных деталей.
Кулачки патрона могут использоваться как для наружного, так и внутреннего зажима.
Максимальный диаметр заготовки: 250 мм.
Максимальный вес заготовки до 35 кг
sic4300203
Позиционирующая накладка
Механическое устройство для крепления бирок, шильдов или табличек
Позиционирующая накладка закрепляется на столе колонны и позволяет быстро фиксировать плоские детали (таблички, шильды) максимальным размером 100x300 мм. Позволяет быстро поджимать и отпускать маркируемую деталь при помощи поворотной рукоятки, т.о. значительно ускорятся процесс маркировки однотипных пластин

sic3300051
Опция Ethernet для контроллера e10/e10R
Электронная плата для установки в контроллер. Устанавливается только в СЦ
Опция необходима в том случае, когда требуется централизованное управление маркировочным комплексом с удалённого доступа. Подключение происходит к внутренней компьютерной сети предприятия – Ethernet

sic3300050
Плата управления третьей и четвертой осью

Плата управления третьей и четвертой осью для управления дополнительными опциями
Плата необходима для управления следующими опциями контроллера e10:
- Ось вращения
- Ось автосенсинга

sic4300102
Пульт с кнопками для e10
Выносной пульт управления с кнопками «старт» и «стоп»
Аксессуар позволяет запускать маркировку и останавливать ее в экстренном случае в любом удобном для оператора месте. Длина кабеля - 1 м. В стандартной комплектации кнопки «старт» и «стоп» располагаются на клавиатуре управления контроллером

sic4300480
Педаль для e10
Напольная педаль с функцией «старт» и «стоп»
Педаль старт/стоп позволяет одним нажатием запускать или останавливать маркировочный процесс. Ускоряет запуск маркировки, так как не требуется использовать меню контроллера и позволяет оперативно остановить процесс в случае необходимости
Иглы и направляющие 80, 100, 150 мм
Иглы с заточкой 60°, 90°, 120°
Стандартное оснащение: игла длиной 60 мм и углом заточки 90°
Удлиненные маркировочные иглы с различным углом заточкиУдлиненные маркировочные иглы необходимы для маркировки в глубоких полых областях, когда длины стандартной иглы 60 мм недостаточно.
Для различных материалов используется следующий угол заточки иглы:
60° - для пластика, мягких металлов, для маркировки мелким текстом
90° - стандартная игла универсального применения
120° - игла для маркировки загрязненной ржавой поверхности, крупно-символьной маркировки, когда требуется увеличенная ширина линии надписи
Расходные материалы
sic1120012
Игла с острием 90°, длина 60 мм
Твердосплавная игла для нанесения маркировкиИгла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы зависит от целого комплекса факторов - твердости заготовки, силы удара, жесткости позиционирования, количества наносимых символов и т.п. В среднем одна игла работает от 1 до 6 месяцев при средних режимах загрузки оборудования. В специальных случаях есть возможность использования игл с углом заточки 60 или 120 градусов, длиной 80,100 или 150 мм.
sic2120006
Пружина
ПружинаПружина служит для возврата иглы в домашнее положение. Рекомендуется на 2-3 иглы менять 1 пружину
sic4300481
Смазка на основе вазелина 125 мл
Флакон с жидкой смазкойСмазка предназначена для проведения еженедельных сервисных работ, рекомендована компанией SIC-Marking. Важно отметить, что использование других неоригинальных смазок может приводить к повышенному износу механизма и снижению качества маркировки
