Механические пресс-клещи для втулочных наконечников

Ручные механические пресс-клещи данной группы предназначены для опрессовки изолированных и неизолированных медных втулочных наконечников. Используемые формы опрессовки - вдавливание, трапеция, ромб. В промышленном монтаже для втулочных наконечников в основном используются пресс-клещи с формами "трапеция" и "ромб". Для каждого из стандартных размеров сечений используется отдельная ячейка.
Наличие у данного типа пресс-клещей эргономичных ручек и храпового устройства помогает правильно выполнять опрессовку наконечников - обеспечивается нормированное усиление опрессовки, и матрицы инструмента расходятся только после доведения до конца качественной опрессовки наконечника. В инструментах с храповым механизмом предусматривается возможность принудительного раскрытия матриц. Пресс-клещи для опрессовки втулочных наконечников выбираются по следующим параметрам: форма опрессовки, диапазон сечений опрессуемых наконечников, наличие/отсутствие храпового механизма.


 АртикулДиапазон сечений (мм²)Форма опрессовкиХраповый механизмДлина инструмента (мм)Вес инструмента (кг)Дополнительные характеристики

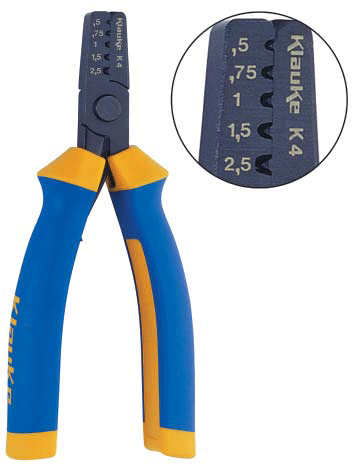

K40,5 - 2,5вдавливаниеНет1500,160

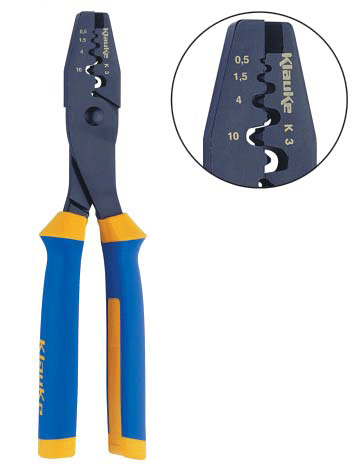

K30,5 - 16вдавливаниеНет2300,240Встроенный резак для кабеля
K461,5 - 6вдавливаниеНет1500,160

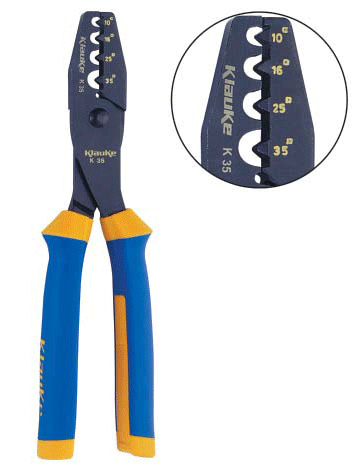

K3510 - 35вдавливаниеНет2300,240

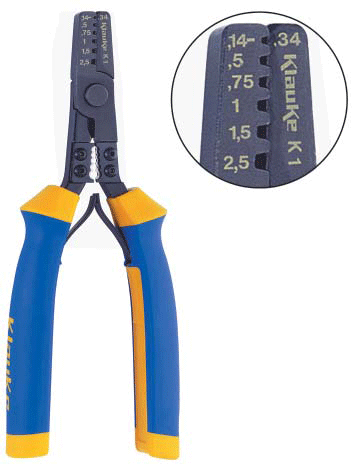

K10,14 - 2,5трапецияНет1750,190Встроенные резак для кабеля и снятие изоляции
K480,14 - 2,5трапецияНет1500,160

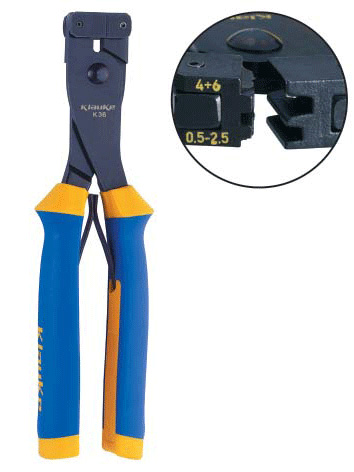

K360,5 - 6трапецияНет2000,220Два профиля: 0,5-2,5, 2x05-2x1,5 / 4-6, 2x2,5-2x4
Фронтальная подача механизма

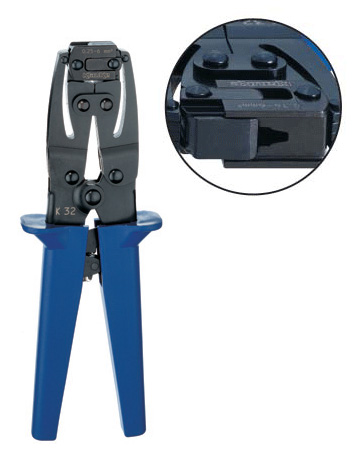

K32 0,14 - 6, 2x0,5 - 2x2,5трапецияДа2100,350

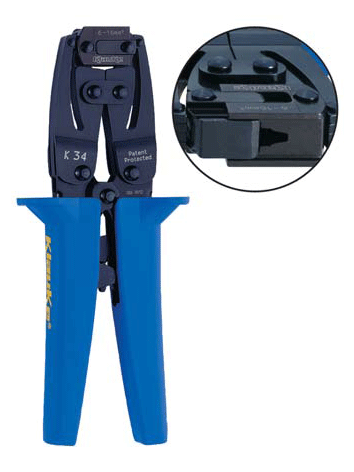

K346 -16трапецияДа2100,500

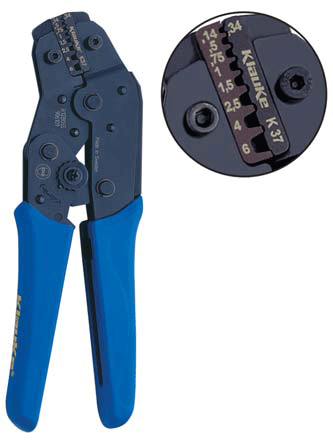

K370,14 - 6трапецияДа2000,360

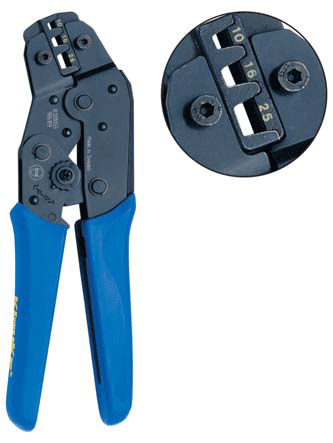

K3910 - 25трапецияДа2000,360

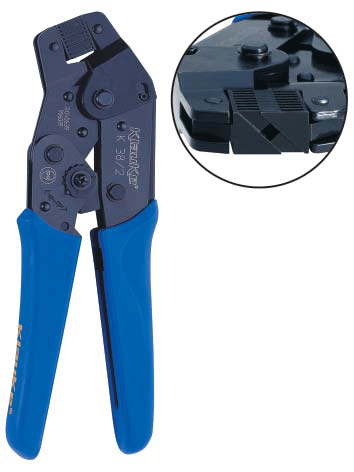

K38/2 0,5 - 6, 2x0,5 - 2x2,5ромбДа1900,300Одна ячейка на диапазон сечений, фронтальная подача механизма

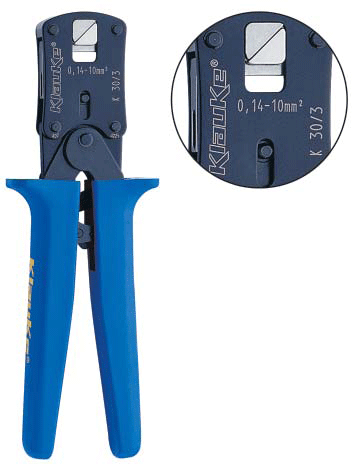

K30/30,14 - 10ромбДа1900,300Одна ячейка на диапазон сечений

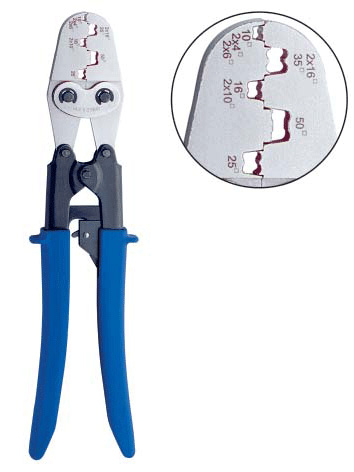

K27/110 - 50, 2x4 -2x16специальная трапецияДа3350,800Специальный профиль подходит для многопроволочных проводников и особогибких тонкопроволочных жил

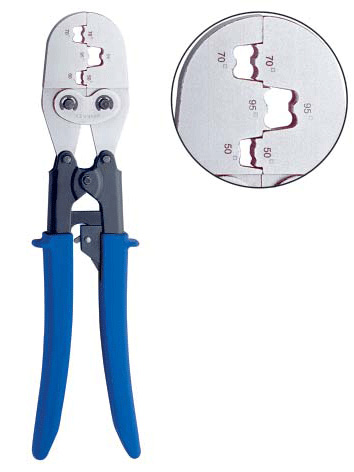

K27/250 - 95специальная трапецияДа3350,800Специальный профиль подходит для многопроволочных проводников и особогибких тонкопроволочных жил

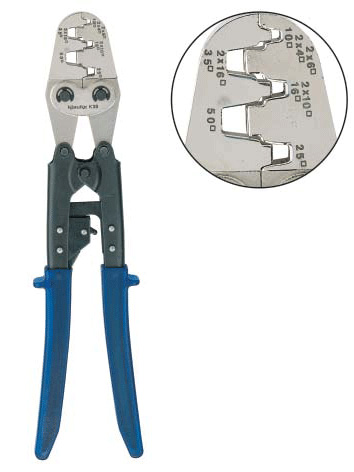

K2810 - 50, 2x4 - 2x16трапецияДа3350,800

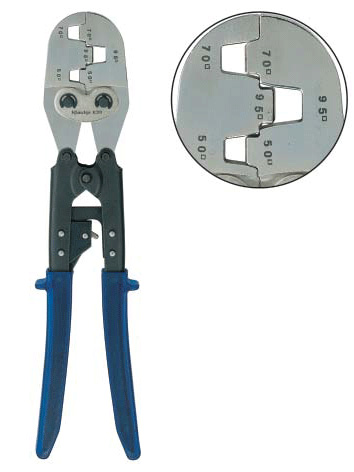

K2950 - 95трапецияДа3350,800

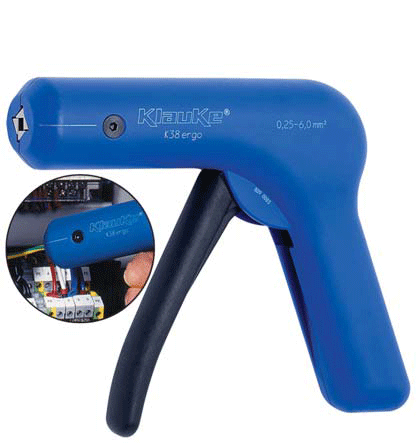

K38ERGO0,25 - 6квадратДа1600,406Фронтальная подача механизма, подходит для работы в ограниченном пространстве
